QZC型氣動阻輪式阻車器|QZC型氣動阻車器

主要特點

結構簡單，成本低氣體動力，抗干擾靈敏度高，協調性好

技術參數

適應礦車噸位1T、1.5T；適應軌距600mm；阻爪允許工作位移60mm；

裝置主要結構

主要由阻車爪、臂桿、傳動軸、搖桿、氣缸及氣控箱等部件構成;

工作原理

QZC型氣動阻車器是一種阻輪式的礦車阻滯裝置，其阻車爪設計在軌道外側，工作原理為，搬動氣控箱的控制閥，氣缸活塞桿在壓縮空氣的作用下伸出，同時帶動傳動機構的搖桿、傳動軸、臂桿進行轉動，從而啟動阻車爪打開。當?shù)V車通過時，反向搬動氣控箱的控制閥，氣缸活塞桿收縮，同時帶動傳動機構的部件反向轉動，阻車爪關閉，從而實現對礦車輪的阻擋滯停。

安裝要求

1、安裝：將氣動阻車器架與基礎螺栓相連接，把氣缸固定在搖桿及氣缸銷軸上，再把氣控箱固定在指定位置，連接好高壓進氣管及氣缸進氣管。

2、調試：啟動氣控閥，試運行氣缸，依據氣缸伸縮的尺寸調整調節桿，使左、右輪擋處于在關閉時能阻擋礦車，打開時能使礦車順利通過的位置。

3、氣動阻車器的維護：阻車器的轉動部位應定期加注潤滑油，至少每季度一次。同時應定期維護，如發現螺栓松動、支架松曠、彈簧緩沖裝置松動、轉動部分磨損異常等，應及時維修或更換。

注意事項

1、裝前應全面檢查各部件在運輸中是否有缺損。

2、定期對各部件進行防銹處理，對轉動部位加注潤滑油。

山東卓力礦車制造廠是知名礦車及配件生產廠家，嚴格按國家標準生產，供應優質：翻斗式礦車、固定式礦車、曲軌側卸式礦車、梭式礦車、底卸式礦車、礦用平板車、礦用材料車、礦車阻車器及礦車配件-礦車輪對、礦車碰頭、礦車銷子、礦車三環鏈等。礦車型號齊全，價格實在，質量有保障，全國銷量領先！
歡迎來電咨詢，卓力竭誠為您服務！24小時服務熱線：13280082001 曹經理.

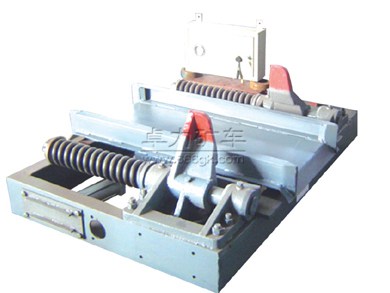

QZC型氣動阻輪式阻車器圖片·實物圖

因產品生產批次、具體型號不同，圖片僅供參考，詳情可在線咨詢。
